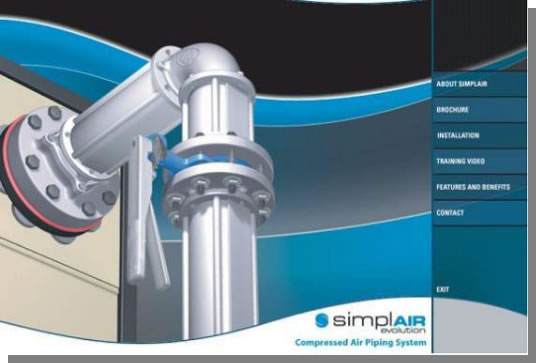

Simplair Evolution

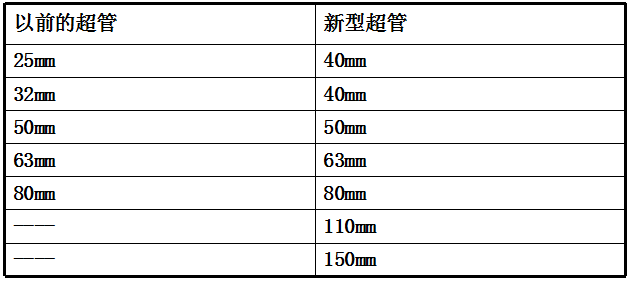

管道尺寸
产品 改进
超级管路和普通管路的比较
新型超级管路
主要产品 优势

Simplair EL
什么是Easy-Line
EL的销售优势
EL的产品特点

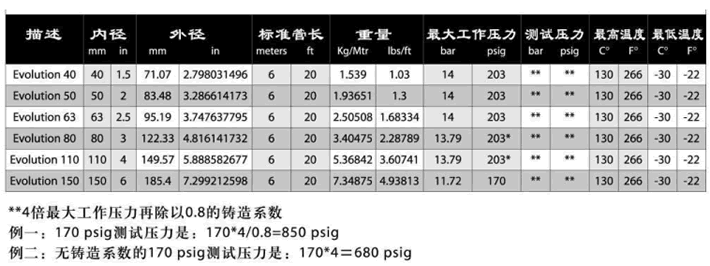

EL的参数
新型超级管路系统－SE

• 40mm管道成本比32mm稍高（高出10%）,但其流量比32mm的大40%。
• 满足不同用户需求：对于一些用气量比较小的客户，IR会继续提供EL22-28mm的管路。
• 适用于大气量用户：增加了110mm和150mm的超管，目前基本能满足所有工程的使用。

产品 – 不断的改进

• 更大 – 流量适用范围更大
• 更美观 – 优良的设计，良好的外观
• 更强 –更高的牢固强度
• 更安全 – 固定方式更加保证了安全性
• 更快 – 仅需少于50%的紧固件来确保稳固

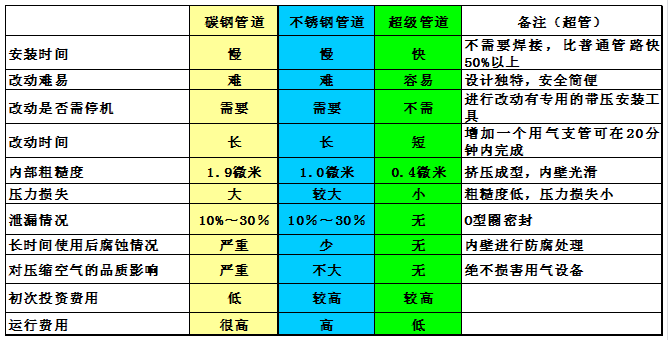

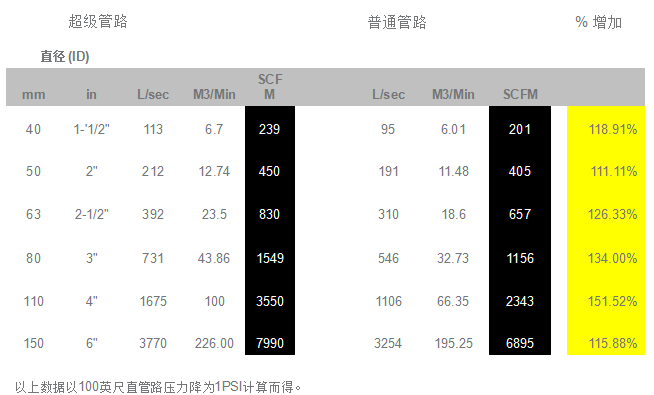

超级管路和普通管路的比较

新型超级管路

产品 – 主要优势

• 设计更简洁、连接更方便，便于安装维护
• 现在我们已经获得了在任何地方销售的总“独家经营权”

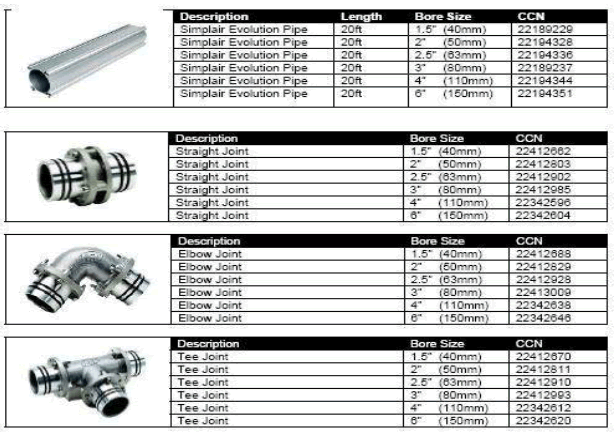

• 弯头、三通等管配件采用了常规的圆弧弯曲型设计代替了原有的
• 直角形式，更大程度的减小了流阻
• 直接的螺栓连接取代了连接板等辅助连接件
• 连接件少了但连接却更加的可靠

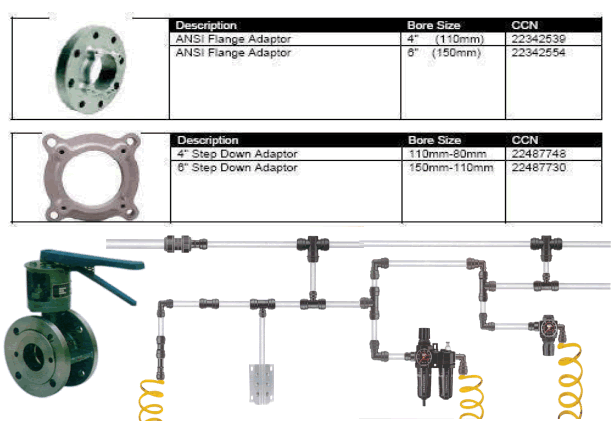

• 增加了法兰连接，可更方便的与普通管的对接
• 普通球阀现也能适用于超管，更加具有普遍性了
• 目前超级管路不建议用户安装在室外

主要客户群

• 现有的所有空压机型均适用
• 用气品质要求高的用户
• 施工现场不可动明火的用户
• 有节能需求的用户
• 要求施工工期较短的的用户
• 已在生产，不能大面积、长时间停产的用户
• （不适合腐蚀性气体）

超级管路－EL

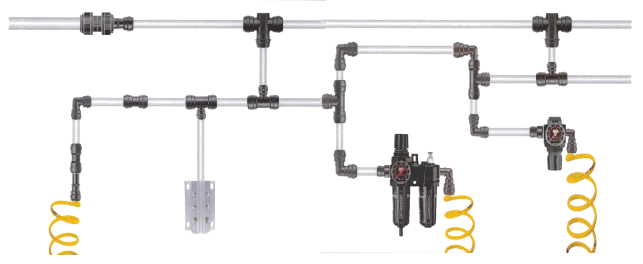

• 什么是Easy-Line ?
• 价格低品质高的合金铝管

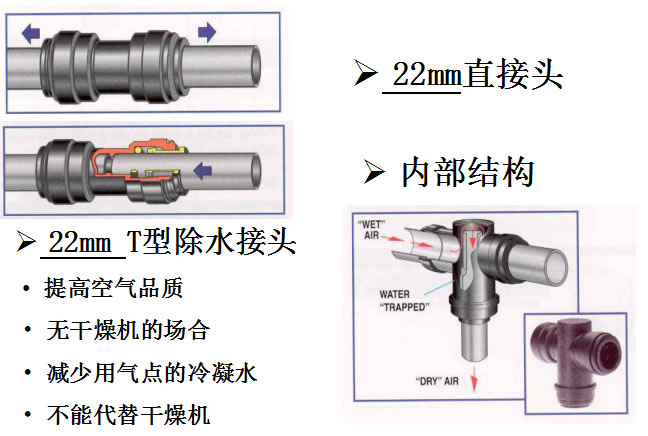

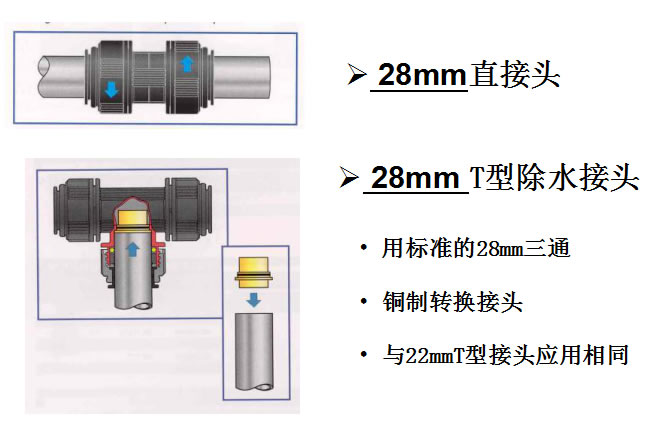

• 简单的快插式接头

• 成本低
• 安装方便
• 无需专业技能
• 安装快速
• 重量很轻
• 所需工具少: 切管工具 弯管工具

EL的产品特点

EL管使用非阳极电镀的合金铝管
比碳钢和镀锌管提供更高品质的空气
非阳极电镀管 -- 如果管道中允许有水气停留一定时间，管道表面将氧化，以防止腐蚀

每个包装：10根x3米
长度更短 -- 便于仓库操作和管理
方便运输，且成本低
管子可用弯管机进行弯曲

EL的参数－流量

22mm 2.12M3/Min @ 103psig (7 bar)
22mm 2.43M3/Min @ 118psig (8 bar)
22mm 3.14M3/Min @ 147psig (10 bar)

28mm 3.57M3/Min @ 103psig (7bar)
28mm 4.19M3/Min @ 118psig (8bar)
28mm 4.95M3/Min @ 147psig (10bar)

* 每30米直管压力损失1 psi (0.069 bar)

* 如果采用回路设计，压力损失更小

EL的参数－工作范围

工作温度范围:-20°C - +60°C
工作压力范围:最大工作压力10bar
测试标准：ANSI B31.1

EL的主要客户群

40HP以下的空压机（UP机及小压机）
用气品质要求高的用户
施工现场不可动明火的用户
车间内的用气支管
