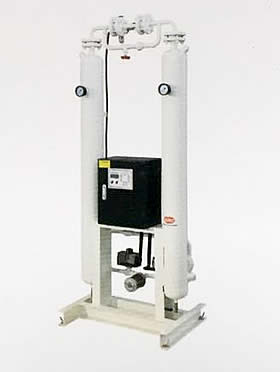

吸附式干燥机

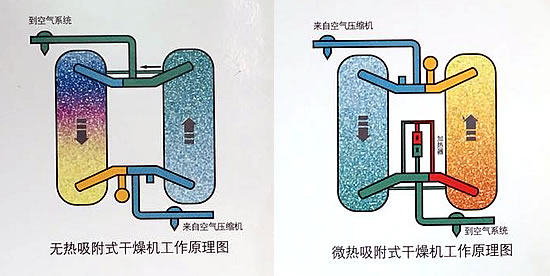

工作原理
吸附式干燥机主体由两个充满吸附剂的吸附塔组成,压缩空气流过吸附塔时,水份被吸附剂吸收。从而达到干燥压缩空气的目的。双塔通过气流切换阀门,交替地进行干燥和再生,使吸附剂可以循环使用。
无热吸附式干燥机
这种工艺技术通过引入一部分干燥压缩空气来再生吸附剂。吸收水分后的压缩空气,经过消声器排出。此类干燥机需要部分干燥的压缩空气从系统中分流出来用于干燥机再生,运行成本相对较高,但不需要外接电源,故初始投资较低。
微热吸附式干燥机
工作方式类似于无热吸附再生式干燥机,但来自系统的压缩空气在进入再生塔再生干燥剂之前,首先要通过一个高效的外部加热器,这样加热后的压缩空气可以吸收更多的水分。此类干燥机增加了加热器和相关零部件,初始投资成本相对较高,但再生耗气量少,故运行成本低。
性能特点(无热式)
- 空气流量:1.1-1.27m3/min
- 额定工作压力:0.7MPa
- 最高工作压力:1.0MPa
- 最高进气温度:45℃
- 压力露点:-40℃
- 再生耗气量:≤14%
适用场所(无热式)
- 初投资成本低
- 无外接电源
- 低温运行
- 安全防爆
- 推荐适用场所:流量较小,间歇性用气。远程控制,防爆要求,电厂或实验室等。
性能参数:无热吸附式干燥机
型号
|
处理流量
|
电压
|
加热器功率
|
空气接口管径
|
外形尺寸(mm)
|
重量
|
m3/min
|
V/ph/hz
|
kw
|
L
|
W
|
H
|
kg
|
D66VL |
1.1
|
220/1/50
|
一
|
R1/2
|
BSPT
|
680
|
480
|
1650
|
130
|
D126VL |
2.1
|
R3/4
|
720
|
480
|
1950
|
170
|
D198VL |
3.3
|
R1
|
920
|
540
|
1800
|
300
|
D282VL |
4.7
|
R1-1/2
|
920
|
540
|
1950
|
340
|
D426VL |
7.1
|
R1-1/2
|
1000
|
560
|
2100
|
400
|
D660VL |
11.0
|
R2
|
1180
|
660
|
2260
|
480
|
D780VL |
13.0
|
R2
|
1180
|
660
|
2260
|
560
|
D960VL |
16.0
|
DN65
|
FLG
|
1240
|
720
|
2250
|
800
|
D1260VL |
21.0
|
DN80
|
1380
|
750
|
2480
|
940
|
D1560VL |
26.0
|
DN80
|
1450
|
820
|
2540
|
1080
|
D1860VL |
31.0
|
DN100
|
1560
|
880
|
2600
|
1220
|
D2520VL |
42.0
|
DN100
|
1780
|
960
|
2600
|
1520
|
D3060VL |
51.0
|
DN125
|
1860
|
1000
|
2800
|
1800
|
D3720VL |
62.0
|
DN125
|
2100
|
1160
|
2800
|
2200
|
D4920VL |
82.0
|
DN150
|
2300
|
1200
|
3000
|
2928
|
D6780VL |
113.0
|
DN150
|
2400
|
1200
|
3050
|
3928
|
D7620VL |
127.0
|
DN150
|
2600
|
1300
|
3050
|
4356
|
主要特点
- 采用高效活性吸附剂,吸附能力强,使用寿命长
- 采用单片机智能控制系统,合理的切换时间设计,保证出口气源品质稳定
- 独特的简体结构设计,能保存98%的吸附热量,提高吸解能力,使再生更彻底
- 卓越的气流分配设计,使气体能均匀通过吸附层,避免出现空洞现象
- 高品质的气动切换阀,动作灵敏,性能可靠
性能特点(微热式)
- 空气流量:1.1-1.45m3/min
- 额定工作压力:0.75MPa
- 最高工作压力:1.0MPa
- 最高进气温度:45℃
- 压力露点:-40℃
- 再生耗气量:≤8%
适用场所(微热式)
- 运行成本低
- 再生耗气量少
- 大流量用气
- 更低的压力露点
- 推荐适用场所:流量较大,持续用气,要求压缩空气更加干燥,能提供外部电源等。
性能参数:微热吸附式干燥机
型号
|
处理流量
|
电压
|
加热器功率
|
空气接口管径
|
外形尺寸(mm)
|
重量
|
m3/min
|
V/ph/hz
|
kw
|
L
|
W
|
H
|
kg
|
D66VE |
1.1
|
220/1/50
|
0.5
|
R1/2
|
BSPT
|
680
|
480
|
1650
|
145
|
D126VE |
2.1
|
1.0
|
R3/4
|
720
|
480
|
1950
|
190
|
D198VE |
3.3
|
1.5
|
R1
|
920
|
540
|
1800
|
330
|
D282VE |
4.7
|
2.1
|
R1-1/2
|
920
|
540
|
1950
|
380
|
D426VE |
7.1
|
3.0
|
R1-1/2
|
1000
|
560
|
2100
|
450
|
D660VE |
11.0
|
380/3/50
|
4.2
|
R2
|
1180
|
660
|
2260
|
530
|
D780VE |
13.0
|
4.8
|
R2
|
1180
|
660
|
2260
|
600
|
D960VE |
16.0
|
6.0
|
DN65
|
FLG
|
1240
|
720
|
2250
|
860
|
D1260VE |
21.0
|
7.8
|
DN80
|
1380
|
750
|
2480
|
990
|
D1560VE |
26.0
|
9.0
|
DN80
|
1450
|
820
|
2540
|
1130
|
D1860VE |
31.0
|
10.8
|
DN100
|
1560
|
880
|
2600
|
1280
|
D2520VE |
42.0
|
15.0
|
DN100
|
1780
|
960
|
2600
|
1600
|
D3060VE |
51.0
|
18.0
|
DN125
|
1860
|
1000
|
2800
|
1890
|
D3720VE |
62.0
|
21.0
|
DN125
|
2100
|
1160
|
2800
|
2340
|
D4920VE |
82.0
|
30.0
|
DN150
|
2300
|
1200
|
3000
|
3120
|
D6780VE |
113.0
|
37.5
|
DN150
|
2400
|
1200
|
3050
|
4086
|
D7620VE |
127.0
|
42.0
|
DN150
|
2600
|
1300
|
3050
|
4532
|
D8700VE |
145.0
|
51.0
|
DN200
|
2800
|
1600
|
3220
|
5226
|
常见非标选项
|
工作压力>1.0MPa
|
远程控制
|
Modbus485接口
|
PLC显示器
|
特殊露点要求
|
露点仪
|
露点传感器
|
不锈钢控制气管路
|
吸附式干燥机
|
√
|
√
|
√
|
√
|
√
|
√
|
√
|
√
|

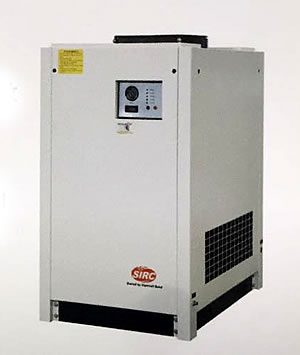

冷冻式干燥机

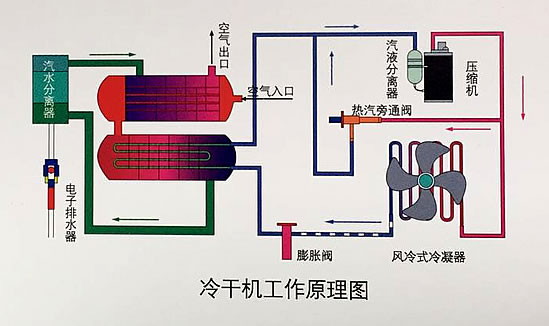

工作原理
冷冻式干燥机通过冷却介质(如氟利昂、冰水、氨等)对压缩空气进行冷却降温,使压缩空气中的水蒸气凝结成液滴,并将其与压缩空气分离后排出,从而达到干燥压缩空气的目的。
性能特点
- 空气流量:0.7-1.45m3/min
- 额定工作压力:0.7MPa
- 最高工作压力:1.0MPa
- 标准进气温度:≤45℃
- 环境温度:-2℃-40℃
- 压力露点:10℃
主要特点
- 热交换器采用三简体结构,由预冷器、蒸发器和预热器三部分整合而成,大大减少了管道数量,降低了体积和重量
- 三合一耐腐蚀铝合金冷凝净化器设计,避免了传统材料造成的内部管道腐蚀生锈
- 预冷器和蒸发器内芯列管结构,充分利用了空气流体学原理,确保高效换热,达到节能目的
- 高效气水分离器,除水效果显著,及时分离99%以上的液态水
- 冷凝器顶部安装,特殊设计确保在各种工况下达到很好地冷却效果,不易堵塞
- 一键启动,易于维护;温度控制风机自动启停,压缩机运行受系统控制,全面安全保障
性能参数:冷冻式干燥机(风冷型)
型号
|
处理流量
|
电压
|
空气接口管径
|
外形尺寸(mm)
|
重量
|
排水口尺寸
|
m3/min
|
V/ph/hz
|
L
|
W
|
H
|
kg
|
D42VNR-A |
0.7
|
220/1/50
|
0.75"
|
BSPT
|
460
|
350
|
540
|
45
|
DN8
|
D72VNR-A |
1.2
|
0.75"
|
460
|
350
|
540
|
45
|
D108VNR-A |
1.8
|
1"
|
560
|
400
|
585
|
59
|
D216VNR-A |
3.6
|
1.5"
|
630
|
430
|
650
|
72
|
D294VNR-A |
4.9
|
1.5"
|
725
|
520
|
810
|
100
|
D342VNR-A |
5.7
|
1.5"
|
725
|
520
|
810
|
100
|
D390VNR-A |
6.5
|
1.5"
|
725
|
520
|
810
|
130
|
D444VNR-A |
7.4
|
1.5"
|
725
|
520
|
810
|
130
|
D540VNR-A |
9.0
|
1.5"
|
850
|
610
|
960
|
175
|
D690VNR-A |
11.5
|
380/3/50
|
1.5"
|
950
|
750
|
1340
|
203
|
D810VNR-A |
13.5
|
2"
|
1050
|
750
|
1340
|
245
|
D990VNR-A |
16.5
|
2"
|
1175
|
800
|
1345
|
272
|
D1050VNR-A |
17.5
|
2.5"
|
1255
|
880
|
1345
|
295
|
D1170VNR-A |
19.5
|
2.5"
|
1420
|
900
|
1520
|
360
|
D1380VNR-A |
23.0
|
3"
|
FLG
|
1550
|
900
|
1520
|
422
|
D1590VNR-A |
26.5
|
4"
|
1700
|
900
|
1520
|
486
|
D1740VNR-A |
29.0
|
4"
|
1700
|
900
|
1520
|
498
|
D2100VNR-A |
35.0
|
4"
|
1800
|
980
|
1600
|
535
|
D2340VNR-A |
39.0
|
4"
|
1800
|
980
|
1600
|
610
|
D2700VNR-A |
45.0
|
4"
|
1850
|
1000
|
1650
|
655
|
D3090VNR-A |
51.5
|
5"
|
1850
|
1000
|
1650
|
720
|
D2480VNR-A |
58.0
|
5"
|
2000
|
1080
|
1750
|
825
|
D4080VNR-A |
68.0
|
5"
|
2200
|
1080
|
1750
|
910
|
D4200VNR-A |
70.0
|
5"
|
2200
|
1080
|
1750
|
930
|
D4560VNR-A |
76.0
|
6"
|
2200
|
1080
|
1730
|
1080
|
D4800VNR-A |
80.0
|
6"
|
2200
|
1080
|
1730
|
1210
|
D5520VNR-A |
92.0
|
6"
|
2550
|
1350
|
1970
|
1375
|
1" |
D5940VNR-A |
99.0
|
6"
|
2550
|
1350
|
1970
|
1420
|
1" |
D7680VNR-A |
128.0
|
6"
|
2400
|
1650
|
1920
|
1750
|
1" |
D8700VNR-A |
145.0
|
8"
|
2400
|
1865
|
2020
|
2000
|
1" |
性能参数:冷冻式干燥机(水冷型)
型号
|
处理流量
|
电压
|
空气接口管径
|
外形尺寸(mm)
|
重量
|
排水口尺寸
|
m3/min
|
V/ph/hz
|
L
|
W
|
H
|
kg
|
D690VNR-W |
11.5
|
380/3/50
|
1.5"
|
BSPT
|
1020
|
720
|
1020
|
203
|
DN8
|
D810VNR-W |
13.5
|
2"
|
1080
|
720
|
1020
|
250
|
D990VNR-W |
16.5
|
2"
|
1180
|
750
|
1020
|
280
|
D1050VNR-W |
17.5
|
2.5"
|
1260
|
830
|
1020
|
295
|
D1170VNR-W |
19.5
|
2.5"
|
1420
|
800
|
1200
|
375
|
D1380VNR-W |
23.0
|
3"
|
FLG
|
1550
|
800
|
1250
|
435
|
D1590VNR-W |
26.5
|
4"
|
1650
|
800
|
1300
|
495
|
D1740VNR-W |
29.0
|
4"
|
1650
|
800
|
1300
|
505
|
D2100VNR-W |
35.0
|
4"
|
1750
|
860
|
1300
|
565
|
D2340VNR-W |
39.0
|
4"
|
1650
|
1000
|
1400
|
640
|
D2700VNR-W |
45.0
|
4"
|
1700
|
1000
|
1520
|
685
|
D3090VNR-W |
51.5
|
5"
|
1750
|
1000
|
1570
|
755
|
D3480VNR-W |
58.0
|
5"
|
1900
|
1200
|
1620
|
860
|
D4080VNR-W |
68.0
|
5"
|
1900
|
1200
|
1620
|
960
|
D4200VNR-W |
70.0
|
5"
|
1900
|
1200
|
1620
|
980
|
D4560VNR-W |
76.0
|
6"
|
2200
|
1080
|
1770
|
1160
|
D4800VNR-W |
80.0
|
6"
|
2200
|
1080
|
1770
|
1260
|
D5520VNR-W |
92.0
|
6"
|
2400
|
1400
|
1545
|
1410
|
1"
|
D5940VNR-W |
99.0
|
6"
|
2400
|
1400
|
1545
|
1450
|
1"
|
D7680VNR-W |
128.0
|
6"
|
2400
|
1700
|
1600
|
1820
|
1"
|
D8700VNR-W |
145.0
|
6"
|
2400
|
1865
|
1600
|
2100
|
1"
|
|
