当前位置：首页 >

产品中心

储气罐

产品是上海市质量技术监督局核准的D1、D2级（一、二类）压力容器设计、制造单位，是目前国内D1、D2级（一、二类）空分设备（储气罐）生产商。能够生产0.1m3-100m3共200多个规格的系列储气罐，销售网络遍及全国20多个省市的上千家经销商。同时，与全国各地数十家压缩机厂配套生产螺杆压缩机用油气分离器（油气桶）。除此之外，按用户需求（来图来样）承接其它各种D1、D2级（一、二类）压力容器设计、制造。

工厂占地面积4万多平方米，主车间面积达3万多平方米。现有员工350多名，其中工程技术人员80多名，分别负责质量保证体系中设计、工艺、材料、焊接、探伤、检验、理化等各个职能部门。严肃岗位纪律，保证每道加工质量。经过多年努力，已经实现了产品标准化、生产规模化、检验规范化，同时初步完成了生产加工自动化，管理程序化的升级改造，为公司的可持续发展奠定了扎实的基础。

以一流的产品质量、一流的售前售后服务，赢得广大用户认同，实现了储气罐销售量及市场占有率等几个同行业第一，在用户中一向以质量可靠、交货及时、价格适中著称。

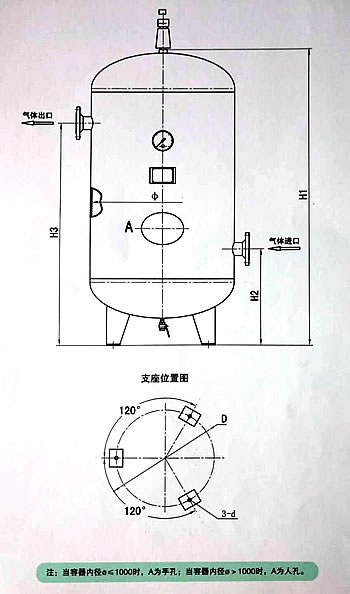

碳素钢和低合金钢储气罐（0.8-1.6MPa）

序号	规格	设计温度℃	容器总高H1	容器内径φ	进气口			出气口			支座		安全阀接口	排污阀接口
	容积/工作压力				H2	DN	螺纹式	H3	DN	螺纹式	D	d
1	0.3/0.8	110	1594	550	642	50	Rp11/2	1242	50	Rp11/2	400	20	Rp3/4	R1/2
2	0.3/1.0		1594		642			1242
3	0.3/1.3		1598		644			1244
4	0.3/1.6		1598		644			1244
5	0.6/0.8	110	1905	700	680	65	Rp11/2	1550	65	Rp11/2	490	24	Rp3/4	R1/2
6	0.6/1.0		1907		681			1551
7	0.6/1.3		1909		682			1552
8	0.6/1.6		1907		681			1551
9	1.0/0.8	110	2305	800	690	65	Rp11/2	1920	65	Rp11/2	560	24	Rp1	R1/2
10	1.0/1.0		2307		691			1921
11	1.0/1.3		2305		690			1920
12	1.0/1.6		2307		691			1921
13	1.5/0.8	110	2265	1000	760	65	Rp2	1810	65	Rp2	700	24	Rp1	R1/2
14	1.5/1.0		2265		760			1810
15	1.5/1.3		2267		761			1811
16	1.5/1.6	110	2566	900	753	65	Rp2	2118	65	Rp2	630	24	Rp1	R1/2
17	2.0/0.8	110	2780	1000	760	80	Rp2	2320	80	Rp2	700	24	Rp11/4	R1/2
18	2.0/1.0		2780		760			2320
19	2.0/1.3		2782		761			2321
20	2.0/1.6		2786		763			2323
21	2.5/0.8	110	3300	1000	760	80		2840	80		700	24	Rp11/4	R1/2
22	2.5/1.0		3300		760			2840
23	2.5/1.3		3302		761			2841
24	2.5/1.6	110	2836	1100	788	80		2348	80		770	24	Rp11/4	R1/2
25	3.0/0.8	110	2920	1200	850	80		2410	80		906	24	Rp11/2	R3/4
26	3.0/1.0		2922		851			2411
27	3.0/1.3		2926		853			2413
28	3.0/1.6		2926		853			2413
29	4.0/0.8	110	3030	1400	910	100		2470	100		1050	24	Rp11/2	R3/4
30	4.0/1.0		3032		911			2471
31	4.0/1.3		3036		913			2473
32	4.0/1.6		3040		915			2475
33	5.0/0.8	110	3700	1400	910	100		2990	100		1050	24	Rp2	R3/4
34	5.0/1.0		3702		911			2991
35	5.0/1.3		3726		913			3013
36	5.0/1.6		3730		915			3015
37	6.0/0.8	110	4330	1400	910	125		3620	125		1050	24	Rp2	R3/4
38	6.0/1.0		4332		911			3621
39	6.0/1.3		4346		913			3633
40	6.0/1.6		4350		915			3635
41	8.0/0.8	110	3154	2000	1082	125		2362	125		1500	32	Rp2	R3/4
42	8.0/1.0		3156		1083			2363
43	8.0/1.3		3190		1100			2380
44	8.0/1.6		3194		1102			2382
45	10.0/0.8	110	3754	2000	1082	150		2962	150		1500	32	Rp21/2	R3/4
46	10.0/1.0		3756		1083			2963
47	10.0/1.3		3790		1100			2980
48	10.0/1.6		3794		1102			2982
49	12.0/0.8	110	4354	2000	1082	150		3562	150		1500	32	Rp21/2	R3/4
50	12.0/1.0		4356		1083			3563
51	12.0/1.3		4390		1100			3580
52	12.0/1.6		4394		1102			3582
53	15.0/0.8	110	4531	2200	1208	150		3618	150		1650	32	Rp21/2	R1
53	15.0/1.0		4533		1209			3619
55	15.0/1.3		4569		1227			3637
56	15.0/1.6		4573		1229			3639
57	20.0/0.8	110	5246	2400	1348	200		4168	200		1800	32	Rp3	R1
58	20.0/1.0		5250		1350			4170
59	20.0/1.3		5254		1352			4172
60	20.0/1.6		5258		1354			4174
61	25.0/0.8	110	6146	2400	1348	200		5068	200		1800	32	Rp3	R1
62	25.0/1.0		6150		1350			5070
63	25.0/1.3		6154		1352			5072
64	25.0/1.6		6158		1354			5074
65	30.0/0.8	110	6706	2500	1373	200		5603	200		1875	36	Rp3	R1
66	30.0/1.0		6710		1375			5605
67	30.0/1.3		6718		1379			5609
68	30.0/1.6		6722		1381			5611
69	40.0/0.8	110	8676	2500	1373	200		7413	200		1875	36	Rp3	R1
70	40.0/1.0		8680		1375			7415
71	40.0/1.3		8688		1379			7419

本表中0.3m3、0.6m3、1.0m3、1.5m3、2.0m3五种规格储气罐有螺纹接头品种。

不锈钢储气罐

序号	规格	设计温度℃	容器总高H1	容器内径φ	进气口		出气口		支座		安全阀接口	排污阀接口
序号	容积/工作压力	设计温度℃	容器总高H1	容器内径φ	H2	DN	H3	DN	D	d	安全阀接口	排污阀接口
1	0.3/0.8	110	1308	600	504	Rp11/2	954	Rp11/2	420	20	Rp3/4	R1/2
2	0.3/1.0		1308		504		954
3	0.3/1.3		1310		505		955
4	0.3/1.6		1310		505		955
5	0.6/0.8	110	2058	600	654	Rp11/2	1654	Rp11/2	420	20	Rp3/4	R1/2
6	0.6/1.0		2058		654		1654
7	0.6/1.3		2060		655		1655
8	0.6/1.6		2060		655		1655
9	1.0/0.8	110	2189	850	722	65	1722	65	595	24	Rp1	R1/2
10	1.0/1.0		2191		723		1723
11	1.0/1.3		2193		724		1724
12	1.0/1.6		2197		726		1726
13	1.5/0.8	110	2513	900	734	65	2084	65	630	24	Rp1	R1/2
14	1.5/1.0		2515		735		2085
15	1.5/1.3		2517		736		2086
16	1.5/1.6		2521		738		2088
17	2.0/0.8	110	2770	1000	760	80	2310	80	700	24	Rp11/4	R1/2
18	2.0/1.0		2772		761		2311
19	2.0/1.3		2774		762		2312
20	2.0/1.6		2778		764		2314
21	3.0/0.8	110	2932	1200	861	80	2361	80	906	24	Rp11/2	R3/4
22	3.0/1.0		2934		862		2362
23	3.0/1.3		2936		863		2363
24	3.0/1.6		2950		870		2370
25	4.0/0.8	110	3022	1400	911	100	2411	100	1050	24	Rp11/2	R3/4
26	4.0/1.0		3024		912		2412
27	4.0/1.3		3060		930		2430
28	4.0/1.6		3064		932		2432
29	5.0/0.8	110	3522	1400	911	100	2911	100	1050	24	Rp2	R3/4
30	5.0/1.0		3524		912		2912
31	5.0/1.3		3560		930		2930
32	5.0/1.6		3564		932		2932
33	6.0/0.8	110	4322	1400	911	100	3311	100	1050	24	Rp2	R3/4
34	6.0/1.0		4324		912		3312
35	6.0/1.3		4360		930		3330
36	6.0/1.6		4364		932		3332
37	8.0/0.8	110	3696	1800	1083	100	2883	100	1350	30	Rp2	R1
38	8.0/1.0		3698		1084		2884
39	8.0/1.3		3734		1102		2902
40	8.0/1.6		3738		1104		2904
41	10.0/0.8	110	4296	1800	1083	150	3483	150	1350	30	Rp21/2	R1
42	10.0/1.0		4298		1084		3484
43	10.0/1.3		4334		1102		3502
44	10.0/1.6		4338		1104		3504

碳素钢和低合金钢储气罐（2.5-4.0MPa）

序号	规格	设计温度℃	容器总高H1	容器内径φ	进气口			出气口			支座		安全阀接口	排污阀接口
	容积/工作压力				H2	DN	螺纹式	H3	DN	螺纹式	D	d
1	0.3/2.5	110	1476	600	658		Rp11/2	1058		Rp11/2	420	20	Rp3/4	R1/2
2	0.3/3.0		1476		658			1058
3	0.3/4.0		1480		660			1060
4	0.6/2.5	110	1866	700	683		Rp11/2	1498		Rp11/2	490	24	Rp3/4	R1/2
5	0.6/3.0		1870		685			1500
6	0.6/4.0		1874		687			1502
7	1.0/2.5	110	2311	800	693	65	Rp11/2	1903	65	Rp11/2	560	24	Rp1	R1/2
8	1.0/3.0		2315		695			1905
9	1.0/4.0		2319		697			1907
10	1.5/2.5	110	2745	900	740	65	Rp2	2300	65	Rp2	630	24	Rp1	R1/2
11	1.5/3.0		2749		742			2302
12	1.5/4.0		2753		744			2304
13	2.0/2.5	110	2800	1000	765	80	Rp2	2325	80	Rp2	700	24	Rp11/4	R1/2
14	2.0/3.0		2804		767			2327
15	2.0/4.0		2812		771			2331
16	2.5/2.5	110	2854	1100	792	80		2352	80		770	24	Rp11/4	R1/2
17	2.5/3.0		2858		794			2354
18	2.5/4.0		2866		798			2358
19	3.0/2.5	110	2944	1200	857	80		2417	80		906	24	Rp11/2	R3/4
20	3.0/3.0		2948		859			2419
21	3.0/4.0		2960		865			2425
22	4.0/2.5	110	3058	1400	919	100		2479	100		1050	24	Rp11/2	R3/4
23	4.0/3.0		3062		921			2481
24	5.0/2.5	110	3788	1400	919	100		3019	100		1050	24	DN50	R3/4
25	5.0/3.0		3792		921			3021
26	6.0/2.5	110	4418	1400	939	125		3659	125		1050	24	DN50	R3/4
27	6.0/3.0		4422		941			3661
28	8.0/2.5	110	3230	2000	1095	125		2375	125		1500	32	DN50	R3/4
29	8.0/3.0		3234		1097			2377
30	10.0/2.5	110	3830	2000	1095	150		3005	150		1500	32	DN65	R3/4

本表中0.3m3、0.6m3两种储气罐进出口为螺纹接头；

本表中1.0m3、1.5m3、2.0m3三种储气罐进出口为螺纹接头和法兰两种。
