1 我们致力于持续创新
在超过一百年的时间里，英格索兰以其持久的创新力，不断开发出全球的革命技术，从而推动无油压缩空气技术的发展。早在1912年，英格索兰就生产出了上第一台无油离心式空气压缩机。在此以后，英格索兰又相继革命性的开发出了第一台无油螺杆式空气压缩机，并不断提出新的行业标准以满足客户不断提升的需求。
2 我们符合业界高标准
英格索兰是业内第一家无油螺杆空压机与无油离心式空压机同时通过了TUV Rheinland（一家在独立测试和评估服务方面都处于地位的机构）的严格测试，并获得了Class0零等级空气证书的空压机厂商，且目前英格索兰拥有的零等级认证已经升到了符合ISO
8573-1:2010版的零等级新标准。2013年，英格索兰再次入选了2012-2013年度道琼斯可持续发展全球指数及北美指数榜。
3 我们拥有独有的专利技术
英格索兰推出了拥有独一无二的HPM混合型永磁电机、的Intellisy控制器、UltraCoat超级涂层及高达46°C环境温度设计的无油螺杆式空气压缩机，将经历了一百多年考验的传统压缩技术和高科技的转子涂层技术结合得天衣无缝，造就了无油螺杆空压机无以伦比的可靠性和卓越的性能。
4 我们拥有全球化便捷的服务网络
不管您的设备在的哪个角落，英格索兰都可以为您提供每周七天，每天24小时的服务承诺。AirCare服务项目能保证及时地响应您的服务需求，帮助您消除非计划的停机时间，减少您在监控系统上所花费的巨大投资以及对操作人员的培训投入。只需一个电话，我们随时可以为您提供具有创造力的，高效率的服务解决方案，使您的系统时刻保持佳状态。
5 我们始终是行业的先锋和专家
英格索兰之所以能成为无油压缩空气系统的技术领导者。不仅仅是因为我们拥有一流的产品，更因为我们深入了解客户对无油压缩空气系统的生产力和品质方面的需求，并且根据客户的需求，提供适合他们的无油系统解决方案。不论您在的哪个角落，采用的是何种生产工艺，制造何种产品，英格索兰都能提供专业的无油系统解决方案，以及无以伦比的优质服务。
高品质的压缩空气是您选择压缩空气系统的首要因素
压缩空气品质可以分为很多级。压缩空气中的尘埃、水、油及油雾含量都可能导致停机时间的增加，废品率的上升、产品的召回、品牌形象的受损，甚至损害消费者利益和影响您的生产力。
您的压缩空气系统的纯净度如何？
ISO8573-1:2010零等级标准规定了食品饮料、医疗、纺织和电子工业这些高要求的生产行业所使用的空气质量标准。它是严格的等级标准，其中涵盖了对悬浮物、水蒸气和油含量的严格要求。空气质量等级的数字越低，所代表的压缩空气品质纯度越高。
ISO8573-1:2010空气质量等级
|
质量等级
|
颗粒
|
水
|
油和油雾
|
|
|
每立方中含有的颗粒数量
|
压力露点
|
毫克每立方
|
质量等级
|
|
0.1-0.5微米
|
0.5-1微米
|
1-5微米
|
℉
|
℃
|
|
0
|
由最终用户或制造商决定，比等级一更严格
|
0
|
|
1
|
100
|
1
|
0
|
-100
|
-70
|
0.01
|
1
|
|
2
|
100,000
|
1,000
|
10
|
-40
|
-40
|
0.1
|
2
|
|
3
|
——
|
10,000
|
500
|
-4
|
-20
|
1
|
3
|
|
4
|
——
|
——
|
1,000
|
37.4
|
3
|
5
|
4
|
|
5
|
——
|
——
|
20,000
|
44.6
|
7
|
——
|
5
|
|
6
|
——
|
——
|
——
|
50
|
10
|
——
|
6
|
英格索兰是业内第一家无油螺杆机和离心机同时通过TUV Rheinland严格测试的空压机生产商，并且都获得了新版ISO
8573-1:2010零等级空气证书。
不论您是属于哪种行业，需要何种品质的压缩空气，帮您将风险降到很低。
英格索兰无油螺杆空压机的创新设计
HPM 混合型永磁电机
- 混合型永磁电机的定子线圈和永磁转子产生强大的电磁力，带动电机轴在不同转速下旋转，电机轴直接带动直联的主机转子，无中间传动部分的效率损失
- 消除了电机中磨损部件及电机轴承的使用，无齿轮/轴承/轴封等，减少易损件消耗
- 体积为普通电机的三分之一，可现场维护，更换其中一个绕组线圈，这相比传统电机需要更换整个绕组，将节省大笔费用
- 软启动，启动电流小于1倍额定电流，可无限次的启/停，节省了传统空压机由于卸载而造成的30%能源浪费并保持高达96%的持续运行效率
Nirvana三管并列冷却器
- 将压缩空气分配到三根独立的管道中，降低压力损失，平衡热负荷
- 消除热循环，免去使用预冷却器，大大降低了第二级压缩腔的排气温度，数值大约为30°F（17°C）
- 风冷的Nirvanna无油螺杆空压机还通过调节变频离心风扇的流量来保证CTD的稳定，同时达到节能及降低噪音的效果
- 保证冷却流量以适应环境温度和负载的变化，消除了压缩空气将液态水带入第二级转子的可能性
经久耐用的压缩模块
- 高效率的双螺杆两级压缩模块，铸铁材质外壳，同步齿轮驱动
- 以往的无油螺杆压缩机为了抵消轴向推力都设有平衡活塞，但平衡活塞又容易受到尘埃等污染二卡住，为了消除这一隐患，英格索兰无油螺杆压缩机增加了一对推力轴承代替平衡活塞来承受轴向力，提高主机运行可靠性
- 带有超级涂层的转子保证稳定、持久的运行性能
- 第二级转子采用不锈钢设计，适用于高温运行环境，大大增加转子的寿命
冷却机组优越的可靠性
- 机组的运行环境按照亚洲高温、高湿的工作环境设计
- 风冷机组可以在46°C高温环境下连续正常运行，对水冷机组最高进水温度可达46°C
- 冷却装置的CTD可以达到8°C-10°C
- 所有的Sierra都能再恶劣的环境温度下运行，避免高温停机
UltraCoat 超级涂层
- 在转子和机座表面都需经过英格索兰超级涂层的处理，经过机械和化学等处理工序，来保证涂层极薄的厚度并牢牢粘附在转子和机座表面
- 转子表面经过喷丸处理，增加粗糙度后，将有机的高温树脂嵌入二流化钼Mos2分子树脂机械地包嵌在粗糙的表面，耐久，防氧，不易碎
- 与其他性质的涂层相比较，UltraCoat超级涂层寿命更长，同时可以节省10%的主机能耗
- 选用不锈钢和铝合金的管道来连接中间冷却器和不锈钢二级转子，在中间冷却过程中生成的冷凝水不会腐蚀这些材料，而且能防止锈迹的生成和脱落，延长了涂层和转子的使用寿命
先进的Intellisys智能控制系统
- 机组的操作仪表板为带有背光的液晶显示屏，触摸式按键
- 操作简单方便，功能齐全
- 具有完善的自我诊断、报警、监控功能，对故障原因及部件作可记忆保存
- 根据用户的需要可配置就地、远程和连锁三种控制方式，在连锁控制方式下，可以完全实现无人操作
杰出的密封技术
- 独特的三道密封系统
- I.SS空气密封-防止空气进入油路（轴承座/齿轮）
- II.迷宫式密封-防止油进入主机
- III.排油密封-上述密封如有泄露，排油密封会油排放到大气中
- 在每组气密封环中设有1~2个通大气的隔离环，即使气密封环失效，油气也只能从通大气的孔中冒出机外而不会进入压缩腔，以确保派出百分之百无油的压缩空气
高效进气阀
- 英格索兰的高效进气阀采用业界的液压调节机构以代替气动调节机构，这样就避免了对于气动元件的定期替换，降低了不必要的停机时间和维护费用
- 通过一个进气和放气组合阀，来控制加/卸载。当加载时碟阀全开，放气阀同时关闭；当卸载时碟阀关闭，空气通过碟阀的阀瓣上的一个小孔作气体循环，并联动放气阀打开放空
- 无油螺杆空压机邮箱透气帽排出的油气，是随热气直接排至机箱外，所以更保证了主机吸入的空气绝对无油
独一无二的明星产品 释放无油变频的强大威力
Nirvana无油空压机——真正实现调速功能的无油空压机
 迄今为止，英格索兰是唯一一家真正意义上拥有调速无油空压机的制造厂商。Nirvana无油空压机不仅可以提供高质量的无油压缩空气，而且其可靠性在市场上也是无以伦比的。英格索兰凭借其将混合型永磁电机和创新的模块化变频器结合在一起的独特设计，再次成功开发了目前唯一真正拥有调速变频驱动系统的无油空气压缩机，并将其投放市场。与其他种类的无油螺杆式空气压缩机相比，Nirvana无油空压机的旋转运动部件减少了很多。令革命性的有混合永磁电机驱动的无油Nirvana的可靠性达到了前所未有的程度。

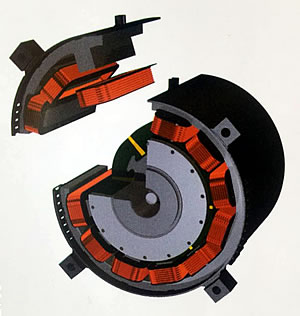

精密的绕组
Nirvana无油空压机HPM?混合型永磁电机的绕组直接缠绕在凸型结构上，简单、可靠，且消除了普通感应电机效率低和电机发热集中的问题，电机的发热集中经常会导致电机绝缘层坡坏和其他故障的产生。
维修传统空压机通常会造成几天或几周的停产，而且需要花费一定的租赁费。重新绕线圈，或更换轴承等，都将耗费大量的人力物力。而Nirvana定子组成不仅更换快速，而且相比更换电机绕组成本更低
革命性的混合永磁电机没有轴承，并且没有磨损件部件

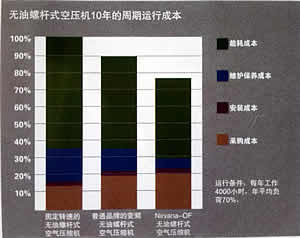

 独一无二的节能效率
从您投资并运行开始，Nirvana?将为您节约空压机终身运行费用
英格索兰独特的调速变频驱动系统使空压机在以系列的运行工况下，保持无以伦比的高效。对于传统的空压机，电机启动时会造成巨大的能耗，启动电流通常会高达全负载时正常工作电流的8倍之多。Nirvana的混合永磁电机保证启动电流不到负载电流的100%，这样就消除了空压机启动时对电网的冲击，并且节约了能耗。
Nirvana节能效果及可靠性无可比拟
Nirvana无需卸载，取而代之的是，简单地降低螺杆转速来满足气量的变化。与其他空压机采用的卸载模式相比，Nirvana采用了简单的停机方式。每小时电机可以无限次地启停，而又不会缩短其寿命，因此节能效果相当明显。外加英格索兰独一无二的超级涂层和混合型永磁电机，Nirvana无油螺杆空压机是可靠的无油螺杆空压机，并且与传统的无油螺杆空压机相比至少节能30%。
无油螺杆空压机L系列37-110kw
在任何需要洁净压缩空气的应用场合，英格索兰L系列空压机都是客户理想的选择。L系列经过精心设计，在满足所有客户需求的同事提供节能、安心的无油压缩空气解决方案。
 可靠性
百分之百等级压缩空气，百分之百不间断工作：L系列空压机保证百分之百输出高洁净度的无油压缩空气，有效避免了产品生产过程中低品质的压缩空气污染产品的风险。
L系列耐用的设计保证了它非常可靠的性能，能够确保每周7天24小时不间断工作。
强大的主机：精密加工齿轮，大尺寸轴承，不锈钢空气密封盒独特的迷宫式油封确保了干净的无油压缩空气的连续输出。
UltraCoat?超级涂层：配备行业中寿命长的空压机转子涂层。先进的涂层处理技术保证了涂层可以牢牢粘附在转子和主机壳体表面并具备出色的耐温性能。同时，表面经过超级涂层处理的高精度转子能够降低能耗。关键部件和管道选用铝合金，有效降低腐蚀、延长寿命。
极端工况下也可具备长时间的工作寿命：产品部件经特别设计，可以承受更大的载荷，可靠性更高，确保设备可以长久使用。机组可以在高环境温度（46°C）和其他极端环境下正常工作。
效率
在满足客户需求的同时，能源利用效率成为机组设计的重点（如星三角启动方式，高效率电机，UltraCoatTM涂层处理保护主机来确保长时间的稳定性能，精心的机组一体化设计以节约能源）。
生产力
人性化的机组空间设计，是日常服务维护变得更加方便、快捷。
微处理器控制器：
智能化控制压缩空气的输出，只要进行简单的调整就可以使空压机工作在较好状态。
适用于任何应用场合：
适用于任何需要用到鼓风机或空压机的控制场合。
低压、高品质压缩空气的应用市场
食品和饮料行业
无油空压机降低了污染的风险
造船行业：气动装载 压舱加压
石化行业：行业法规要求石化工艺中需适用100%无油压缩空气
电力行业：飞灰输送 燃料流化输送用气
污水处理行业：通风 臭氧发生
水泥和矿产：水泥厂的水泥输送

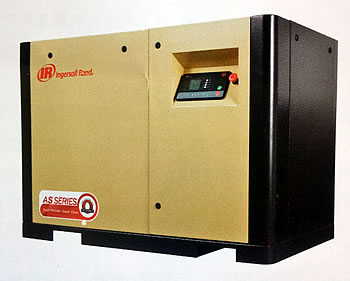

AS系列无油涡旋空压机8大优势
 体积小
节约空间- 无易损件 寿命长
- 零件少 高可靠性
- 无金属摩擦 维护少
- 噪音很低 就近使用
- 全无油压缩 无污染
- 适用性广 满足各行各业
- 零排放 绿色环保

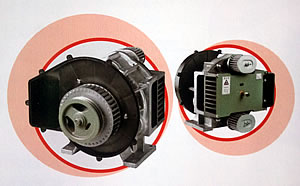

卓越压缩模块
- 铝制外壳，质量轻
- 机头轮转风扇，为主机提供充足换热气流
- 高效主机散热组件，有效控制主机温度
- 5.5kw机头双进气结构，平衡进气量，使压缩过程平稳高效
 高效冷却风扇
- 体积小，风量大
- 24V直流电源，安全稳定
- 铝制主体，轻便耐用
- 知名品牌，质量保证

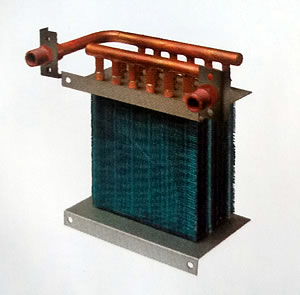

管翅式换热器
智能控制器
- 宽大控制器主体，美观大方
- 软式键盘确保高效准确输入
- LCD显示屏，界面直观友好
- 提供中/英双语显示
- 重故障保护及分机头故障报警，数据清晰，确保机组安全运行
- 多级控制运转逻辑
- 多机头备份运转模式
- 提供本机控制、远程控制、通讯控制3种控制模式
- 标准RS-485接口，不仅可远程启停，也可以检测机组运行状态

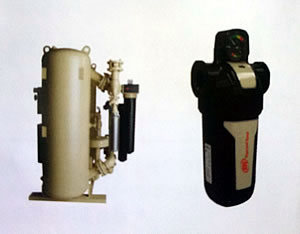

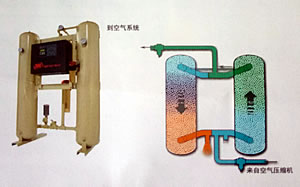

选择英格索兰在生式干燥机
再生式干燥机的设计始终贯穿了高效节能、高可靠性、高产能安全性的理念
可靠的设计 新型低底架设计 先进的控制器

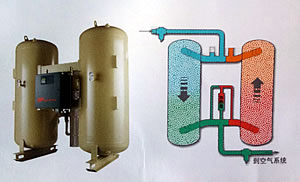

 无热再生式干燥机
- 流量范围2.5nm3/min至76.5nm3/min
- 标准设计压力露点为-40°C，也可以提供-70°C的压力露点
- 标准配置了NEMA4组件和先进的数字干燥机控制和显示
- 无热再生式干燥机设计的重点就是其可靠性，另外还有其高效的能源利用率和对操作人员及环境健康和安全性的保证
微热再生式干燥机
- 流量范围：7.1nm3/min到85nm3/min
 标准设计压力露点为-40°C，也可以提供-70°C的压力露点- 标准配置了NEMA4电气组件和先进的多功能数字控制器
- 标准配置了NEMA4电气组件和先进的多功能数字控制器
- 微热再生式干燥机同样有无热式干燥机的可靠性和安全性特征，并提高了能源利用的效率。当加热器发生故障时，可转换为无热再生模式
标准配备英格索兰空气过滤器
- 所有IngersollRand再生式干燥机都配备了空气过滤器。标准配置包括了一个前置过滤器和一个后置过滤器
- 前置过滤器：去除微粒至0.01微米，包括水和油雾，21°C时的最大含油量小于0.01mg/m3
- 后置过滤器：去除微粒至1微米
备注：*配在节能过滤器或常规保护过滤器之后微热再生式干燥机标准配备高温后置过滤器
英格索兰节能方案
能源审计 空调系统优化 电机运行优化 能源采购方案 工程实施与管理 系统监测 照明系统优化 水泵运行优化 压缩空气系统优化
运行费用经济 自动化控制 电力系统优化
Sierra规格参数
| 50Hz（37-300kw） |
|
电机功率
|
SL7.0bargFAD流量@7.0bar（g）
|
SM8.5bargFAD流量@8.5bar（g）
|
SH10bargFAD流量@10.0bar（g）
|
宽
|
长
|
高
|
重量
|
|
kw
|
m3/min
|
m3/min
|
m3/min
|
mm
|
mm
|
mm
|
kg
|
|
37
|
6.00
|
5.10
|
——
|
1371
|
2247
|
1916
|
2387/2410*
|
|
45
|
7.70
|
6.50
|
——
|
2497/2520*
|
|
55
|
9.60
|
8.80
|
7.70
|
2577/2600*
|
|
75
|
12.70
|
11.60
|
10.70
|
2862/2705*
|
|
90
|
16.10
|
13.60
|
13.00
|
1587
|
2690
|
2372/1840*
|
3270/3425*
|
|
110
|
19.40
|
18.00
|
15.30
|
3350/3505*
|
|
132
|
22.80
|
21.40
|
18.80
|
3400/3555*
|
|
150
|
25.90
|
24.60
|
22.10
|
3450/3605*
|
|
200
|
35.00
|
32.60
|
28.50
|
1926
|
3046
|
2439/2064*
|
5222/4830*
|
|
250
|
45.20
|
41.50
|
36.00
|
5262/4870*
|
|
300
|
——
|
46.70**
|
43.30
|
5512/5116*
|
|
60Hz(50-400hp)
|
|
电机功率
|
机型LFAD流量@100psi
（g）
|
机型HFAD流量@125psi（g）
|
机型HHFAD流量@150psi（g）
|
宽
|
长
|
高
|
重量
|
|
hp
|
cfm
|
cfm
|
cfm
|
in
|
in
|
in
|
Ib
|
|
50
|
216
|
186
|
——
|
54
|
88.5
|
75.4
|
5111
|
|
60
|
286
|
232
|
——
|
54
|
88.5
|
75.4
|
5364
|
|
75
|
336
|
290
|
268
|
54
|
88.5
|
75.4
|
5364
|
|
100
|
424
|
411
|
378
|
54
|
88.5
|
75.4
|
5500
|
|
125
|
586
|
524
|
477
|
62.5
|
106
|
93.3/72.5*
|
6437/6709*
|
|
150
|
691
|
691
|
566
|
62.5
|
106
|
93.3/72.5*
|
6452/6724*
|
|
200
|
912
|
855
|
760
|
62.5
|
106
|
93.3/72.5*
|
7099/7385*
|
*前者为风冷机组参数，后者为水冷机组参数
**风冷可选
Nirvana 无油机规格参数
|
50Hz
|
|
机型
|
最大容积流量
|
工作压力范围
|
工作压力范围
|
排气口尺寸
|
电机功率
|
宽
|
长
|
高
|
重量
|
|
（HPM机型）
|
m3/min
|
barg
|
psig
|
BSPTin
|
kw
|
mm
|
mm
|
mm
|
kg
|
|
IRN37K-OF
|
6.5
|
4.5-8.5
|
65-125
|
1.5
|
37
|
1115
|
2080
|
2024
|
1579/1624*
|
|
IRN45K-OF
|
7.2
|
4.5-8.5
|
45
|
|
IRN55K-OF
|
10.7
|
4.5-10
|
65-145
|
55
|
1321
|
2078
|
1948
|
2041
|
|
IRN75K-OF
|
12.9
|
4.5-10
|
75
|
|
IRN90K-OF
|
17.8
|
4.5-10
|
2
|
90
|
1885
|
2547
|
2435
|
3215
|
|
IRN110K-OF
|
19.3
|
4.5-10
|
110
|
|
IRN132K-OF
|
24.9
|
4.5-10
|
132
|
|
IRN160K-OF
|
25.6
|
4.5-10
|
160
|
| 60Hz |
|
机型
|
最大容积流量
|
工作压力范围
|
工作压力范围
|
排气口尺寸
|
电机功率
|
宽
|
长
|
高
|
重量
|
|
（HPM机型）
|
cfm
|
barg
|
psig
|
NPTin
|
hp
|
in
|
in
|
in
|
Ib
|
|
IRN50H-OF
|
230
|
4.5-8.5
|
65-125
|
1.5
|
50
|
43.9
|
81.9
|
79.7
|
3482
|
|
IRN60H-OF
|
254
|
60
|
|
IRN75H-OF
|
376
|
4.5-10
|
65-145
|
75
|
52
|
81.8
|
76.7
|
4500
|
|
IRN100H-OF
|
457
|
100
|
|
IRN125H-OF
|
646
|
2
|
125
|
74.2
|
100.3
|
95.9
|
7088
|
|
IRN150H-OF
|
681
|
150
|
|
IRN200H-OF
|
904
|
200
|
Sierra-VSD 规格参数
| 50Hz（37-300KW） |
|
电机功率
|
SL7.0bargFAD最大流量@7.0bar（g）
|
SM8.5bargFAD最大流量@8.5bar（g）
|
SH10bargFAD最大流量@10.0bar（g）
|
长*宽*高
|
重量
|
|
kw
|
m3/min
|
m3/min
|
m3/min
|
mm
|
kg
|
|
S200-VSD
|
35.00
|
32.60
|
28.50
|
3048*1930*2438
（风冷）
3048*1930*2065
（水冷）
|
5422/5030*
|
|
S250-VSD
|
45.20
|
41.50
|
36.00
|
5562/5170*
|
|
S300-VSD
|
——
|
46.70
|
43.30
|
5812/5420*
|
*前者为风冷机组参数，后者为水冷机组参数
参考工况：
——公称工作压力：7bar，8.5bar，10bar
---FAD（容积流量）CFM和m3/min是根据CAGI-Pneurop的PN2CPTC2或者ISO1217：1996附录C的测试标准所测得
无油螺杆空压机供货范围
| 标准配置 |
|
项目
|
描述
|
Sierra
|
Nirvana OF
|
|
主机
|
高性能两级压缩螺杆主机 |
●
|
●
|
| AGMA12级齿轮 |
●
|
●
|
| 不锈钢第二级转子 |
●
|
●
|
| UItraCoat超级涂层 |
●
|
●
|
| 推力滚柱轴承 |
●
|
●
|
|
密封系统
|
迷宫式油封 |
●
|
●
|
| 多层浮环式气封 |
●
|
●
|
|
冷却系统
|
最高环境温度为46℃ |
●
|
●
|
| 三管并列式冷却器 |
|
●
|
| 一级风/油冷二级油冷双级冷却 |
●
|
●
|
| 冷热区隔离 |
|
●
|
| 独立变频风扇 |
|
●
|
|
电机
|
星三角启动 |
●
|
|
| 高效IP55TEFC闭式电机F级绝缘B级温升 |
●
|
|
| HPM混合永磁电机 |
|
●
|
|
电源保护
|
PORO断电重启动 |
○
|
|
| 电源优化器 |
|
●
|
|
控制系统
|
一体化整合内置变频器 |
|
●
|
| Intellisys智能控制系统 |
●
|
●
|
| 易于操作的节能控制器 |
●
|
●
|
| 多语言切换 |
●
|
●
|
| 可选项 |
Sierra类别
|
|
项目
|
描述
|
Sierra（37-75kw）
|
Sierra（90-150kw）
|
Sierra（200-300kw）
|
Sierra-VSD（200-300kw）
|
| 电机 |
10KVIP23/IP55电机 |
|
|
○
|
|
| 6KVIP23/IP55电机 |
|
|
○
|
|
| 电机加热器 |
○
|
○
|
○
|
○
|
| 电机相位监测器 |
○
|
○
|
○
|
○
|
| 前后轴承共两支RTD（PT100） |
○
|
○
|
○
|
○
|
| 电控系统 |
NEMA4电气防护等级 |
○
|
○
|
○
|
|
| 远控模块（干结点信号：远程启停，运行状态，综合故障报警，远程/就地切换） |
○
|
○
|
○
|
●
|
| 机组排气压力4-20mA信号 |
○
|
○
|
○
|
○
|
| 机组排气温度4-20mA信号 |
○
|
○
|
○
|
○
|
| 电控箱防潮加热器 |
○
|
○
|
○
|
○
|
| 其他可选项 |
户外选项 |
○
|
○
|
○
|
|
| 高粉尘过滤器 |
○
|
○
|
○
|
○
|
| 主机反吹组件 |
○
|
○
|
○
|
○
|
| 可选项 |
Nirvana OilFree类别
|
|
项目
|
描述
|
Nirvana OF（37-75kw）
|
Nirvana OF（90-160kw）
|
|
其他可选项
|
主机反吹组件 |
○
|
○
|
| PORO断电重启动 |
○
|
○
|
●标准功能 ○选配 “空白”无此配置
无油涡旋空压机规格参数和供货范围
AS系列规格参数
|
型号
|
最大压力
|
名义功率
|
容积流量
|
接口尺寸
|
外形尺寸（L*W*H)
|
重量
|
噪音
|
|
barg
|
kw
|
m3/min
|
BSPT
|
mm
|
kg
|
dB（A）
|
|
ASM2
|
8
|
2.2
|
0.24
|
1/2"
|
830*740*910
|
204
|
58
|
|
ASH2
|
10
|
2.2
|
0.21
|
204
|
58
|
|
ASM4
|
8
|
3.7
|
0.4
|
231
|
58
|
|
ASM5
|
8
|
5.5
|
0.6
|
240
|
59
|
|
ASH5
|
10
|
5.5
|
0.53
|
240
|
59
|
|
ASM7
|
8
|
5.5+2.2
|
0.84
|
1"
|
1445*800*1000
|
438
|
62
|
|
ASH7
|
10
|
5.5+2.2
|
0.74
|
438
|
62
|
|
ASM11
|
8
|
5.5+5.5
|
1.2
|
495
|
64
|
|
ASH11
|
10
|
5.5+5.5
|
1.06
|
495
|
64
|
*FAD（Free Air Delivery）气量测试满足标准ISO1217Annex C
**噪音测试参照ISO2151标准测试，噪音值偏差±3dB(A)，噪音测试满足标准机组进、排气口接通风管后
AS系列供货范围
| 标准配置 |
|
项目
|
描述
|
Aeolus
|
| 主机 |
离心式机头轮转风扇 |
●
|
| 带双进气的主机（5.5kw主机） |
●
|
| 高效双进气过滤器（5.5kw主机） |
●
|
| 皮带驱动 |
●
|
| 冷却系统 |
40℃环境温度设计 |
●
|
| 高效的铜管翅式换热器 |
●
|
| 大风量、低噪音的单相交流风扇 |
●
|
| 电机 |
三相感应电机 |
●
|
| 防护等级IP55 |
●
|
| 控制系统 |
LCD显示屏 |
●
|
| 中/英双语显示 |
●
|
| 重故障保护及分机头故障报警 |
●
|
| 提供本机控制、远程控制、通讯控制3种控制方式 |
●
|
| 标准RS-485通讯接口 |
●
|
| 多机控制运转逻辑 |
●
|
| 多机头备份运转模式 |
●
|
●标准功能 ○选配 “空白”无此配置
干燥机规格参数
| 无热再生式 |
|
型号
|
处理气量
|
加热器
|
输入/输出接口
|
外形尺寸（mm）
|
重量
|
|
nm3/min
|
kw
|
in
|
宽
|
深
|
高
|
kg
|
|
D150IL
|
2.5
|
--
|
1"BSPT
|
1029
|
762
|
1600
|
258
|
|
D200IL
|
3.4
|
1029
|
762
|
1600
|
273
|
|
D275IL
|
4.5
|
1.5"BPST
|
1130
|
813
|
1676
|
343
|
|
D350IL
|
5.7
|
1130
|
813
|
1676
|
355
|
|
D425IL
|
7.1
|
1232
|
813
|
1701
|
422
|
|
D500IL
|
8.5
|
2"BPST
|
1232
|
813
|
1701
|
449
|
|
D675IL
|
11.3
|
1333
|
813
|
1727
|
541
|
|
D850IL
|
14.2
|
1435
|
864
|
2083
|
759
|
|
D1000IL
|
17.0
|
3"BPST
|
1435
|
864
|
2083
|
808
|
|
D1350IL
|
22.7
|
1625
|
1067
|
2235
|
979
|
|
D1700IL
|
28.3
|
1625
|
1067
|
2235
|
1086
|
|
D2040IL
|
34.0
|
1625
|
1067
|
2235
|
1177
|
|
D2550IL
|
42.5
|
DN100FLG
|
1994
|
1397
|
2057
|
1444
|
|
D3050IL
|
51.0
|
2134
|
1550
|
2387
|
1896
|
|
D3575IL
|
59.5
|
2134
|
1550
|
2387
|
2078
|
|
D4600IL
|
76.5
|
2134
|
1550
|
2387
|
2392
|
| 微热再生式 |
|
型号
|
处理气量
|
加热器
|
输入/输出接口
|
外形尺寸（mm）
|
重量
|
|
m3/min
|
kw
|
in
|
宽
|
深
|
高
|
kg
|
|
D425IE
|
7.1
|
3
|
1.5"BSPT/1.25"BSPT
|
1330
|
853
|
1730
|
543
|
|
D500IE
|
8.5
|
3
|
2"BSPT/1.25"BSPT
|
1330
|
853
|
1730
|
578
|
|
D675IE
|
11.3
|
4.5
|
2"BSPT/1.25"BSPT
|
1435
|
970
|
2083
|
747
|
|
D850IE
|
14.2
|
4.5
|
2"BSPT/1.5"BSPT
|
1435
|
1008
|
2083
|
829
|
|
D1000IE
|
17.0
|
6
|
3"BSPT/1.5"BSPT
|
1626
|
1320
|
2235
|
1150
|
|
D1350IE
|
22.7
|
9
|
3"BSPT/2.0"BSPT
|
1626
|
1320
|
2235
|
1302
|
|
D1700IE
|
28.3
|
9
|
3"BSPT/2.0"BSPT
|
1994
|
1440
|
2030
|
1478
|
|
D2040IE
|
34.0
|
12
|
3"BSPT/2.5"BSPT
|
1994
|
1440
|
2030
|
1595
|
|
D2550IE
|
42.5
|
15
|
DN100FLG/3"BSPT
|
2134
|
1720
|
2340
|
2176
|
|
D3050IE
|
51.0
|
18
|
DN100FLG/DN100FLG
|
2134
|
1708
|
2340
|
2407
|
|
D3575IE
|
60.0
|
18
|
DN100FLG/DN100FLG
|
2134
|
1606
|
2340
|
2597
|
|
D5100IE
|
85.0
|
30
|
DN150FLG/DN100FLG
|
3050
|
1960
|
2540
|
3739
|
性能数据根据ISO7183；最大工作压力是10barg；尺寸和重量为近似值。
L系列无油螺杆机规格参数
|
型号
|
电机
|
流量
|
最大工作压力
|
机组尺寸
|
重量
|
|
KW
|
m3/h
|
CFM
|
bar（g）
|
psi（g）
|
（长*宽*高）mm
|
Kg
|
|
L37IA2.0-09-14-50
|
37
|
667
|
392
|
2.0
|
29
|
2835*1634*2365
|
2355
|
|
L37IA1.5-09-16-50
|
37
|
840
|
494
|
1.5
|
22
|
|
L45IA3.0-09-14-50
|
45
|
644
|
379
|
3.0
|
43
|
2835*1634*2365
|
2355
|
|
L45IA2.0-09-16-50
|
45
|
829
|
488
|
2.0
|
29
|
|
L45IA1.5-09-18-50
|
45
|
964
|
568
|
1.5
|
22
|
|
L55IA3.5-09-14-50
|
55
|
633
|
372
|
3.5
|
50
|
2835*1634*2365
|
2485
|
|
L55IA3.0-09-16-50
|
55
|
807
|
475
|
3.0
|
43
|
|
L55IA2.5-09-18-50
|
55
|
942
|
555
|
2.5
|
36
|
|
L55IA1.5-09-20-50
|
55
|
1147
|
675
|
1.5
|
22
|
|
L75IA3.5-09-16-50
|
75
|
796
|
468
|
3.5
|
50
|
2835*1634*2365
|
2530
|
|
L75IA3.5-09-18-50
|
75
|
921
|
542
|
3.5
|
50
|
|
L55IA1.5-14-16-50
|
55
|
1247
|
734
|
1.5
|
22
|
2835*1634*2365
|
2485
|
|
L75IA3.0-14-16-50
|
75
|
1205
|
709
|
3.0
|
43
|
2835*1634*2365
|
2530
|
|
L75IA2.5-14-18-50
|
75
|
1387
|
816
|
2.5
|
36
|
|
L75IA2.0-14-20-50
|
75
|
1578
|
929
|
2.0
|
29
|
|
L90IA3.5-14-16-50
|
90
|
1191
|
701
|
3.5
|
50
|
2835*1634*2365
|
2530
|
|
L90IA3.0-14-18-50
|
90
|
1373
|
808
|
3.0
|
43
|
|
L90IA2.5-14-20-50
|
90
|
1565
|
921
|
2.5
|
36
|
|
L110IA3.5-14-18-50
|
110
|
1359
|
800
|
3.5
|
50
|
2835*1634*2365
|
2530
|
|
