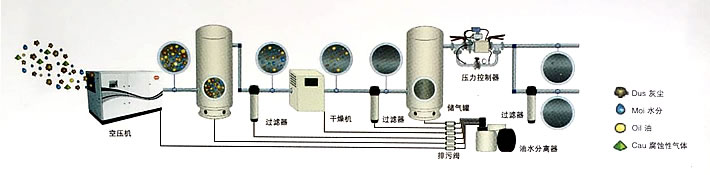

压缩空气因其安全、节能、稳定的特性,已成为现代工业中必不可少的动力源。然而,压缩空气中的冷凝水、污染物、管路中的锈屑、细菌混合在一起形成有害的腐蚀性浊液,会导致系统腐蚀,给用户带来经济损失。
每一立方的空气中大约含油一亿四千万颗粉尘和水蒸气,其中80%的颗粒直径小于2微米,并可由压缩空气进入工艺流程的各个系统。这些颗粒物对压缩空气系统来说,是一个巨大的威胁。
英格索兰提供行业的产品,帮助企业降低能耗和成本,同时通过更高效、可靠、环保的解决方案获得更洁净、干燥的空气,将故障率和成本降低,能够为客户和环境带来实实在在的利益。
ISO国际标准化组织对压缩空气所含固体尘埃、水、油等污染物的等级划分如下表
ISO 8473.1 空气质量等级:
质量等级
|
固体尘埃
|
水(压力露点)
|
油
|
(m)
|
(℉)
|
(mg/m3)
|
1
|
0.1
|
-94
|
0.01
|
2
|
1
|
-40
|
0.1
|
3
|
5
|
-4
|
1
|
4
|
15
|
37.4
|
5
|
5
|
40
|
44.6
|
25
|
6
|
/
|
50
|
/
|
用户应根据压缩空气的实际应用及终端设备的实际要求,选取满足登记要求的后处理设备。一些应用分类,一般质量等级如下:
应用分类
|
典型质量等级
|
应用分类
|
典型质量等级
|
固体颗粒
|
水
|
油
|
固体颗粒
|
水
|
油
|
充气搅动
|
5
|
3
|
3
|
气缸
|
3
|
5
|
3
|
空气轴承
|
2
|
3
|
2
|
气动工具
|
4
|
4
|
4
|
气压计
|
3
|
3
|
2
|
过程控制仪器
|
2
|
3
|
2
|
气动马达
|
4-1
|
5
|
4
|
油漆喷涂
|
3
|
3
|
3
|
机械零件清洗
|
4
|
4
|
4
|
喷砂打磨
|
3
|
3
|
/
|
颗粒传送
|
4
|
3
|
3
|
焊接机
|
4
|
5
|
4
|
粉末传送
|
3
|
2
|
2
|
一般车间用气
|
4
|
5
|
4
|
流体应用,传感器
|
2-1
|
2
|
2
|
采矿
|
5
|
5
|
4
|
铸造机械
|
4
|
5
|
4
|
微电子生产
|
1
|
1
|
1
|
食品饮料
|
3
|
1
|
2
|
包装和纺织机械
|
3
|
3
|
4
|
手动气动工具
|
5-4
|
5-4
|
4
|
胶卷处理
|
1
|
1
|
1
|
压缩空气过滤器
工作原理
压缩空气流过过滤器,经过滤芯的拦截、惯性碰撞、吸附等作用,将压缩空气中的油分、尘埃及臭味等杂质去除,得到洁净的压缩空气。
主要特点
- 不锈钢内外支撑网的滤芯设计,过滤能力强
- 先进的滤芯设计理念,使得过滤器结构更紧凑,体积更小
- 安装简便,壳体之间可以串联连接,减少安装和维护空间
拥有G、H、D、A四种过滤精度可选
G-主管过滤器,可滤掉1μm以上的颗粒、水雾及油雾,除水效率高于95%
H-高效除油过滤器,可滤掉0.01μm以上的颗粒、水雾及油雾,残余油份为0.01ppm@Barg
D-除尘过滤器,去除大于0.01μm的尘埃粒子
A-超高效过滤器,去除大于0.01μm的尘埃粒子以及水雾和油雾,含油量不超过0.001mg/m3
性能特点
- 工作介质:压缩空气或腐蚀性气体
- 进气温度:≤80℃
- 额定工作压力:0.7MPa
- 最高工作压力:1.0MPa
压缩空气过滤器性能参数
型号 |
流量100psig |
空气接口管径 |
外形尺寸(mm) |
重量 |
m3/min |
进口 |
出口 |
(高) |
(直径) |
kg |
F42V |
0.7
|
0.5"
|
BSPT
|
225
|
89
|
0.9
|
F72V |
1.2
|
0.5"
|
225
|
89
|
0.9
|
F108V |
1.8
|
0.5"
|
258
|
89
|
1.0
|
F216V |
3.6
|
0.75"
|
333
|
120
|
2.4
|
F294V |
4.9
|
1"
|
432
|
120
|
2.9
|
F342V |
5.7
|
1"
|
432
|
120
|
2.9
|
F390V |
6.5
|
1.5"
|
432
|
120
|
3.0
|
F444V |
7.4
|
1.5"
|
432
|
120
|
3.0
|
F540V |
9.0
|
1.5"
|
432
|
120
|
3.0
|
F690V |
11.5
|
2"
|
521
|
162
|
5.1
|
F810V |
13.5
|
2"
|
521
|
162
|
5.1
|
F990V |
16.5
|
2"
|
845
|
160
|
6.5
|
F1050V |
17.5
|
2"
|
845
|
160
|
6.6
|
F1170V |
19.5
|
2"
|
845
|
160
|
6.6
|
F1380V |
23.0
|
2.5"
|
601
|
200
|
8.7
|
F1590V |
26.5
|
2.5"
|
601
|
200
|
8.7
|
F1740V |
29.0
|
2.5"
|
601
|
200
|
8.7
|
F2100V |
35.0
|
3"
|
862
|
200
|
11.0
|
F2340V |
39.0
|
3"
|
862
|
200
|
11.0
|
F2700V |
45.0
|
4"
|
FLG
|
900
|
470
|
66.0
|
F3090V |
51.5
|
5"
|
900
|
470
|
98.0
|
F3480V |
58.0
|
5"
|
900
|
470
|
103
|
F4080V |
68.0
|
5"
|
930
|
520
|
118
|
F4200V |
70.0
|
5"
|
930
|
520
|
120
|
F4560V |
76.0
|
5"
|
930
|
520
|
120
|
F4800V |
80.0
|
6"
|
930
|
520
|
123
|
F5520V |
92.0
|
6"
|
1020
|
580
|
125
|
F5940V |
99.0
|
6"
|
1020
|
580
|
125
|
F7680V |
128.0
|
6"
|
1080
|
640
|
148
|
F8700V |
145.0
|
6"
|
1080
|
640
|
180
|
常见非标选项
型号
|
工作压力>1.0MPa
|
压差计
|
流量计
|
电子排水阀
|
不锈钢外壳
|
过滤器
|
√
|
√
|
√
|
√
|
√
|
|
