英格索兰致力于为客户提供先进的压缩空气系统,以提高生产效率、降低运营成本、延长设备使用寿命,从而使您于竞争对手。每一台第二代R系列微油螺杆式空压机均采用了我们的创新设计,具有行业的主机性能,可实现优异的能效、出色的可靠性和一流的排气量。此外,凭借独特的优势,我们还为您提供专业的工程设计与施工、全方位的售后支持和耐用的英格索兰原厂备件等全方位解决方案。
高效运行和强大的信息通讯
我们从核心着手改进
在R系列二代的开发过程中,我们采用的全新主机。通过优化转子型线等多项改进,新型主机可实现高达16%的效率提升,大限度降低了运行成本。此外,新型转子型线提供的排气量,较之前的型号提高了15%。更高的比功率意味着更低的设备投资成本和能耗,降低您的总体成本。
科技就是力量
一台一流的压缩机在供气的同时还可提供必要的运行参数。因此,每台R系列二代压缩机都配备一个Xe系列智能控制器,可监测关键运行点,并调整系统参数,从而延长正常运行时间,降低能耗。无论您身在何处,都可以实时了解运行空压机行状况并及时采取必要的措施。
实现高能效
每台R系列二代压缩机的驱动电机都采用先进的感应设计并符合IE3/NEMAPremium能效标准。选用变频电机(VSD)更可帮您节省高达35%的能源成本,进一步提高能效。
智能化
- Xe系列智能控制器能够监控并调整系统参数,有运行事件发生时它能向您发送邮件,无论您身处何地都能利用web浏览器访问压缩机系统,从而采取对应的措施
- 主动自适应控制(PAC)能自动对关键参数变化做出响应,从而缩短意外停机时间
- 带一体化把手的铰链门能够让您方便地维护压缩机组—包括热交换器,对其作常规清洁时无须繁复的拆除操作
可靠性
- 带锥状挡板的三级分离系统可将输送空气中3ppm以上的油分去除,从而保护下游设备并延长过滤器寿命,提高生产率,降低成本(适用于“ie”型空压机)
- 英格索兰耗材使用寿命长,可以减少硬件成本,延长维护时间间隔、并减少停机时间
- 配备独立的冷却系统,允许热交换器材质扩张和收缩,降低热应力从而提高耐用性
- 无损电子排水阀,不降低系统压力,不耗损压缩空气的情况下适时排出冷凝水,节约系统成本
高效
- 先进的全新型主机可将效率提升16%,其设计的可靠运行寿命可达到10年之久
- V-Shield技术使用不锈钢管和超长使用寿命的金属软管,组成了一套一体化、无泄漏的内部管路系统
- IE3/NEMA Premium电机比普通高效电机功耗更低,可选配变频驱动(VSD)机型有助于进一步降低能耗
一体化
- 全空气系统(TAS)配备可随时运行的预装干燥器和过滤器,可节省更多空间,完善您的空气压缩系统
- 英格索兰专利的三合一模块式交流换热器能将变压机产热用于支持用热工艺,实现经济利用
- 高效的二级滤芯可以提供优质空气过滤,维持较大排气量,并能在需要更换时提供可视化指示
- 单一位置连接器整合了电气、空气和冷凝排水系统,有助于加快安装速度并降低安装成本

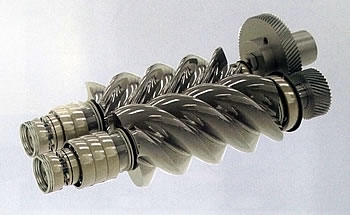

主机—每台空压机的心脏--臻于10年可靠运行的设计
- 润滑点的缜密布置可有效将润滑油精确输送到需要的位置,提升可靠性并降低能耗
- 先进的齿轮设计可更高效可靠地实现驱动能量的传输
- 一体化变速箱可减小风阻损失和传动系统长度,使性能更高效,维修更便捷
- 增强型轴承布置有助于减小阻力,改善能源管理,从而提高可靠性和性能
- 免维护密封传动系统无需定期维护,并能保护其免遭灰尘和水分的破坏
- 更换间隔较大化,提供上佳保护
- 英格索兰滤芯和润滑油具有超长寿命,并提供保护,能够让您的空压机长效运行。
- 先进的转子型线
- 优化的螺杆转子型线可提升16%的能效
- 低摩擦轴承布置
- 有助于提升能效
- 优化的齿轮润滑通过将润滑油巧妙地注入齿轮啮合部位,增加了运行可靠性并减少了能耗
- 流线型的入口和出口流道
- 减小了压降
- 优化的喷油工艺
- 降低了温度并提升了压缩过程中的效率
一流的输送能力
第二代R系列微油螺杆式空压机采用新型转子型线,排气量较之前的型号提高了15%,超过了任何相近规格系统的产气能力。
第二代R系列微油螺杆式空压机外形更小巧,成本更低,运行更高效,可以让您在得到所需压缩空气的同时节省运行成本。
可靠稳定的压缩空气,确保您的设备长效运转
第二代R系列微油螺杆式空压机的每个部件都为支持上佳可靠性而设计,从而提高生产效率,延长设备寿命,降低运行成本并提高用户盈利能力。
主动自适应控制(PAC)
PAC通过自动对关键参数作出响应,从而保持空压机系统正常运行,降低意外停机的风险。
监控关键性能参数
调整系统输出参数以应对极端情况,即便是在超出了特定维护有效期的条件下也能确保设备持续运行而并不对系统造成损害
独立的冷却系统
允许热交换器材质发生扩张和收缩,降低热应力从而提高系统耐用性。
V-Shield技术
V-Shield技术结合无泄露连接技术,可提高效率,并减少相关泄露问题。
而密封连接提供了平整紧密的无扭曲接头
氟橡胶O型圈可耐受化学腐蚀和极端温度,实现长期耐用性
优质金属柔性空气软管采用编织的不锈钢表面和PTEE内衬抵御化学品、热量、氧化、磨损、压力和疲劳损伤,其使用寿命比常规软管长3倍
隔振系统可减少震动,提高压缩机使用寿命并降低噪音

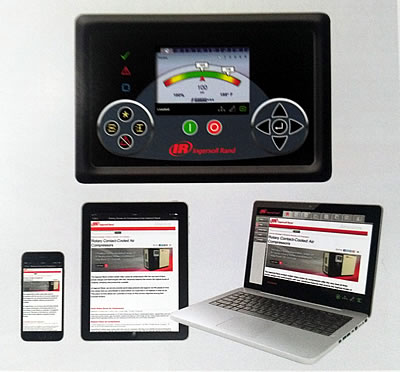

科技的力量
随时随地保持连接
Xe系列智能控制器可优化运行参数,确保实现较高生产率。无论您置身于任何地方,Xe系列控制器都能让您与空压机保持连接,查看系统状态并采取相应措施。
- 直观的高分辨率彩色显示提供了简单易懂的图标和30多种语言,让您的操作更便捷
- 先进的控制算法能够确保空压机始终实现较高能效和可靠性
- 性能/图形趋势分析采用Xe-145智能控制器,通过简单易懂的图表展示空压机的实时性能,便于您作出相应的决策和有计划的维护(适用于“ie”机型)
- 完整的程序装置可同时协调多达4台空压机的运行,同时节省能耗并减少磨损
- 实时时钟程序(选购件)便于您对Xe-90/145控制器进行编程,以便在特定时间启动/停止系统,从而提高生产效率、节省能源并缩短停机时间
随时随地可靠运行
通常情况下,环境温度接近或降至冰点以下时,几乎所有的空压机都会不可避免地出现问题。第二代R系列微油螺杆式空压机采用先进的电机设计,能在2℃(35℉)至46℃(115℉)的极端环境温度下运行。此外,我们还提供以下客制化配置可供用户选择,以应对更为极端的工况:
高环境温度选件
即使在55℃(131℉)的高温条件下,仍能实现可靠性能。
低环境温度选件
通过安装加热元件,可在冰冻条件下对系统加以保护,从而确保在低至-23℃(-10℉)的温度下空压机能可靠运行。
户外选件(IPX2)
确保第二代R系列空压机暴露在严酷的天气条件下时,能限制进水而保护敏感的电气元件区域。
便利而又节省空间
紧凑的全空气系统(TAS)包选件可输送符合ISO1-4-1等级质量的空气。根据ISO8573-1:2010标准在稳定状态下测量,其进口的空气温度是25℃(77℉),相对湿度为60%。
用户关怀——英格索兰,值得信赖!
在压缩空气系统的整个生命周期中通过我们的生命周期关怀服务不仅能帮您实现压缩空气的稳定性、可靠性和效率的最大化,更能优化您的整体设备周期成本。
标准配置 |
工频
|
类别 |
描述 |
i/ie机型 |
主机 |
优异性能主机 |
●
|
控制器 |
节能控制器,支持30种语言 |
●
|
可编程启停操作以及远程连接 |
●
|
内置顺序控制程序最多可实现4机联控 |
●
|
主动自适应性保护(PAC) |
监测过滤器芯等易损件维护情况并相应调节系统运行参数 |
●
|
实时电子维护指示装置,停机保护 |
●
|
冷却系统 |
悬挂安装式空冷模块,优化了能效与易维护性 |
●
|
节能,低噪音的离心式风扇 |
●
|
适用于最高46摄氏度环境 |
●
|
水分离器 |
●
|
电磁无损排污 |
□
|
V-Shield技术 |
不锈钢排气管路 |
●
|
隔振垫以及金属软管 |
●
|
可重复密封无泄漏的氟化密封材料 |
●
|
服务 |
单向排布(单一进气口,单一排气口) |
●
|
12月全套保障计划(可自主延保) |
●
|
驱动系统 |
降噪柜体 |
●
|
整机预过滤 |
●
|
长寿命过滤器芯与分离器芯 |
●
|
8000小时超级冷却剂 |
●
|
流量由全载/空载调整系统 |
●
|
主电机&电气系统 |
控制面板保护,IP55电气保护 |
●
|
星三角启动 |
●
|
|
高效闭式电机-B级温升,F级绝缘 |
●
|
可选项 |
|
|
特殊天气保护 |
户外选项/防雨 |
○
|
防霜冻保护(最低至零下10摄氏度) |
○
|
防霜冻保护(最低至零下23摄氏度) |
○
|
高温保护(最高至55摄氏度) |
○
|
高配高粉尘过滤器 |
○
|
电机加热器 |
○
|
环保选项 |
液体收集系统 |
○
|
食品级冷却剂 |
○
|
电源防护 |
断电重启动(PORO) |
○
|
相位监测保护 |
○
|
电子固态减压启动器 |
○
|
其他常规选项 |
大气量控制(进气阀调节) |
○
|
综合维护保养包 |
○
|
●标准配置 ○可选项 □ie机型标准配置,i机型标准配置
i IngersollRAND-50Hz机组性能 |
机组型号 |
最大
|
名义
|
容积流量
|
外形尺寸
|
重量
|
压力
|
功率
|
(FAD)
|
(长*宽*高)
|
标准
|
风冷TAS
|
barg
|
kw
|
m3/min
|
mm
|
kg
|
kg
|
30i |
7.5
|
30
|
5.6
|
1937*1056*1534
|
1045
|
1150
|
8.5
|
30
|
5.2
|
1937*1056*1534
|
1045
|
1150
|
37i |
7.5
|
37
|
6.6
|
1937*1056*1534
|
1095
|
1200
|
8.5
|
37
|
6.3
|
1937*1056*1534
|
1095
|
1200
|
ie IngersollRAND-50Hz机组性能 |
|
|
|
|
|
|
机组型号 |
最大
|
名义
|
容积流量
|
外形尺寸
|
重量
|
压力
|
功率
|
(FAD)
|
(长*宽*高)
|
标准
|
风冷TAS
|
barg
|
kw
|
m3/min
|
mm
|
kg
|
kg
|
30ie |
7.5
|
30
|
5.9
|
1947*1152*1609
|
1090
|
1265
|
8.5
|
30
|
5.4
|
1947*1152*1609
|
1090
|
1265
|
37ie |
7.5
|
37
|
7.2
|
1947*1152*1609
|
1140
|
1315
|
8.5
|
37
|
6.9
|
1947*1152*1609
|
1140
|
1315
|
i IngersollRAND-60Hz机组性能 |
|
|
|
|
|
|
机组型号 |
最大
|
名义
|
容积流量
|
外形尺寸
|
重量
|
压力
|
功率
|
(FAD)
|
(长*宽*高)
|
标准
|
风冷TAS
|
psig
|
hp
|
cfm
|
in
|
lb
|
lb
|
30i |
110
|
40
|
196
|
77*42*61
|
2304
|
2535
|
125
|
40
|
184
|
77*42*61
|
2304
|
2535
|
37i |
110
|
50
|
231
|
77*42*61
|
2414
|
2646
|
125
|
50
|
220
|
77*42*61
|
2414
|
2646
|
ie IngersollRAND-60Hz机组性能 |
|
|
|
|
|
|
机组型号 |
最大
|
名义
|
容积流量
|
外形尺寸
|
重量
|
压力
|
功率
|
(FAD)
|
(长*宽*高)
|
标准
|
风冷TAS
|
psig
|
hp
|
cfm
|
in
|
lb
|
lb
|
30ie |
110
|
40
|
202
|
77*45*63
|
2403
|
2788
|
125
|
40
|
190
|
77*45*63
|
2403
|
2788
|
37ie |
110
|
50
|
250
|
77*45*63
|
2513
|
2899
|
125
|
50
|
245
|
77*45*63
|
2513
|
2899
|
R系列90-160KW
标准配置 |
项目 |
描述 |
固定转速
|
Nirvana变频调速
|
|
|
i
|
ie
|
n
|
ne
|
主机 |
无与伦比的两级压缩主机 |
|
●
|
|
●
|
经久耐用的单级压缩主机 |
●
|
|
●
|
|
控制器 |
易于操作的节能控制器 |
●
|
●
|
●
|
●
|
中英文切换 |
●
|
●
|
●
|
●
|
30种语言切换 |
●
|
●
|
●
|
●
|
可编程启停运行和远程控制连接 |
●
|
●
|
●
|
●
|
内置节能计算器 |
|
|
●
|
●
|
PAC保护系统 |
过滤系统的报警提示与监控 |
●
|
●
|
●
|
●
|
实时的保养指示器确保机组的良好运行性能 |
●
|
●
|
●
|
●
|
变频冷却风扇根据环境温度调节冷却风量 |
|
|
●
|
●
|
精确的冷却剂温度控制系统,减少了冷凝水析出 |
|
|
●
|
●
|
集成的电源优化器,符合工业EMC标准 |
|
|
●
|
●
|
冷却系统 |
独立式风冷却系统,优化效率,便于保养 |
●
|
●
|
●
|
●
|
节能,低噪音的离心式冷却风扇 |
●
|
●
|
●
|
●
|
46℃环境温度设计 |
●
|
●
|
●
|
●
|
电子无损排污阀 |
○
|
●
|
●
|
●
|
气水分离器 |
●
|
●
|
●
|
●
|
V-Shield技术 |
不锈钢空气管路 |
●
|
●
|
●
|
●
|
防震隔离垫和金属弯软管 |
●
|
●
|
●
|
●
|
在机组内部连接采处采用可重复使用的弹性密封件 |
●
|
●
|
●
|
●
|
服务 |
符合人体工程学的可旋转式油气分离桶体盖 |
●
|
●
|
●
|
●
|
简单的空气管道设计(单点冷却空气/排气) |
●
|
●
|
●
|
●
|
12个月整机保修 |
●
|
●
|
●
|
●
|
辅助系统 |
隔音防护罩 |
●
|
●
|
●
|
●
|
机组进气预过滤 |
●
|
●
|
●
|
●
|
超长寿命的过滤器和油气分离芯 |
●
|
●
|
●
|
●
|
8000小时/2年使用寿命的超级冷却剂 |
●
|
●
|
●
|
●
|
变频调速技术高效调节客户用气量 |
|
|
●
|
●
|
加卸载系统控制调节客户用气量 |
●
|
●
|
|
|
电机和电气系统 |
星三角启动器 |
●
|
●
|
|
|
高效IP55TEFC闭式电机,F级绝缘,B级升温 |
●
|
●
|
|
|
混合永磁(HPM)电机 |
|
|
●
|
●
|
主电机和离心风扇电机变频调速控制 |
|
|
●
|
●
|
控制面板NEMA12/IP54防护等级 |
|
|
●
|
●
|
控制面板NEMA4/IP65防护等级 |
●
|
●
|
|
|
可选项 |
特殊气候防护 |
户外/防雨选项 |
○
|
○
|
|
|
-10℃(14℉)霜冻防护 |
○
|
○
|
|
|
极端-23℃(-10℉)低温防护 |
○
|
○
|
|
|
55℃(-131℉)高温保护(适用于90-132kw)机组 |
○
|
○
|
|
|
高粉尘过滤器 |
○
|
○
|
|
|
电机加热器 |
○
|
○
|
|
|
海水冷却和恶劣水质冷却冷水却 |
○
|
○
|
○
|
○
|
环保 |
热回收系统(ERS)(仅适用于风冷机型) |
○
|
○
|
○
|
○
|
防漏密封底架 |
○
|
○
|
○
|
○
|
食品级冷却剂和UitraFG过滤系统 |
○
|
○
|
○
|
○
|
电源保护 |
断电重启动(PORO) |
○
|
○
|
○
|
○
|
自断开安全开关 |
○
|
○
|
○
|
○
|
电源相间检测和保护 |
○
|
○
|
●
|
●
|
电子固态启动器 |
○
|
○
|
|
|
其他可选项 |
大气量调节 |
○
|
○
|
|
|
全面的服务保养包 |
○
|
○
|
○
|
○
|
Xe-系列控制器 |
Xe-90M(标配) |
Xe-145(选配) |
|
定频
|
Nirvana变频
|
定频
|
Nirvana变频
|
|
i/ie
|
n/ne
|
i/ie
|
n/ne
|
内置节能计算器 |
|
●
|
●
|
●
|
控制器上生成图表和趋势图 |
|
|
●
|
●
|
标准的网页 |
●
|
●
|
●
|
●
|
通过网页实现远程控制 |
●
|
●
|
●
|
●
|
自动生成报告 |
|
|
●
|
●
|
在线生成图表以及趋势图 |
|
|
●
|
●
|
邮件提醒 |
|
|
●
|
●
|
内置顺序控制器最多可控4台机器 |
●
|
●
|
●
|
●
|
直接和系统控制器通讯 |
●
|
●
|
●
|
●
|
i 英格索兰标准50HZ产品性能 |
型号
|
最大压力
|
名义功率
|
容积流量
|
外形尺寸(L*W*H)
|
重量(风冷)
|
barg
|
kw
|
m3/min
|
mm
|
kg
|
R90i |
7.5
|
90
|
16.71
|
2,703*1,466*2,032
|
2,420
|
8.5
|
15.72
|
10
|
14.02
|
14
|
10.25
|
R110i
|
7.5
|
110
|
20.76
|
2,703*1,466*2,032
|
2,550
|
8.5
|
19.20
|
10
|
17.50
|
14
|
13.76
|
R132i |
7.5
|
132
|
25.20
|
2,855*1,836*2,032
|
2,926
|
8.5
|
23.93
|
10
|
21.10
|
14
|
17.53
|
R160i |
7.5
|
160
|
29.45
|
2,855*1,836*2,032
|
2,926
|
8.5
|
29.02
|
10
|
25.77
|
14
|
20.50
|
ie 英格索兰双级压缩50HZ产品性能 |
型号 |
最大压力 |
名义功率 |
容积流量 |
外形尺寸(L*W*H) |
重量(风冷) |
|
barg |
kw |
m3/min |
mm |
kg |
R90ie |
7.5
|
90
|
18.01
|
2,855*1,836*2,032
|
2,744
|
8.5
|
17.50
|
10
|
15.43
|
14
|
13.03
|
R110ie |
7.5
|
110
|
22.09
|
2,855*1,836*2,032
|
2,744
|
8.5
|
20.39
|
10
|
18.89
|
14
|
15.40
|
R132ie |
7.5
|
132
|
26.19
|
2,855*1,836*2,032
|
3,198
|
8.5
|
25.34
|
10
|
22.79
|
14
|
18.35
|
R160ie |
7.5
|
160
|
31.09
|
2,855*1,836*2,032
|
3,198
|
8.5
|
30.30
|
10
|
27.21
|
14
|
21.95
|
n 英格索兰标准Niravana50HZ产品性能 |
型号 |
压力调节范围
|
名义功率
|
容积流量
|
外形尺寸
|
重量(风冷)
|
|
barg
|
kw
|
m3/min
|
mm
|
kg
|
R90n |
4.5-10
|
90
|
8.47-17.95
|
2,703*1,466*2,032
|
2,060
|
R110n |
110
|
8.47-21.66
|
R132n |
132
|
8.47-24.44
|
2,855*1,836*2,032
|
2,363
|
R160n |
160
|
8.47-28.88
|
ne 英格索兰双级压缩Nirvana50HZ产品性能 |
型号 |
压力调节范围
|
名义功率
|
容积流量
|
外形尺寸(L*W*H)
|
重量(风冷)
|
|
barg
|
kw
|
m3/min
|
mm
|
kg
|
R90ne |
4.5-10
|
90
|
8.86-18.70
|
2,855*1,836*2,032
|
2,495
|
R110ne
|
110
|
8.86-23.00
|
R132ne
|
132
|
8.86-27.24
|
R160ne |
160
|
8.86-32.05
|
|
